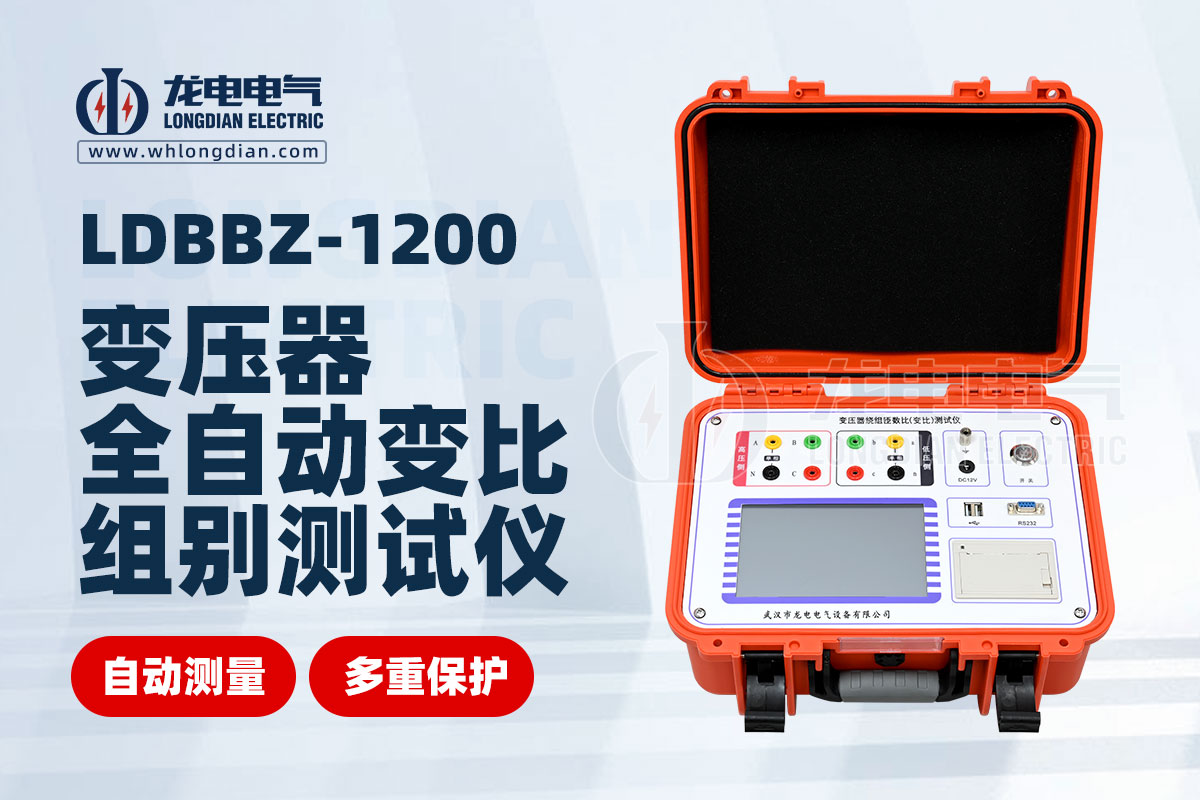

變壓器繞組匝數比測試儀，顧名思義，是一種專門用來測量變壓器不同繞組之間匝數比例的儀器。

為什么要測量匝數比？

判斷變壓器性能： 匝數比直接影響變壓器的升壓或降壓比例，也是判斷變壓器是否正常工作的關鍵指標之一。

檢測故障： 如果匝數比與標稱值相差較大，可能意味著變壓器內部存在匝間短路、開路等故障。

變壓器繞組匝數比測試儀的工作原理

施加電壓： 測試儀向變壓器施加一個已知的低頻電壓。

測量感應電壓： 根據電磁感應原理，變壓器的次級繞組會產生感應電壓。

計算匝數比： 通過比較初級和次級繞組上的電壓，根據變壓器變壓公式，計算出匝數比。

變壓器繞組匝數比測試儀的分類

電壓法： 最常用，直接測量開路電壓。

電流法： 通過測量短路電流計算。

互感法： 利用變壓器的互感原理。

變壓器繞組匝數比測試儀的應用

變壓器生產： 出廠檢驗。

變壓器運行： 定期檢測，預防故障。

故障診斷： 輔助判斷故障類型。

選擇變壓器繞組匝數比測試儀的注意事項

測量范圍： 覆蓋被測變壓器的參數范圍。

精度： 滿足測試要求。

功能： 極性測試、匝間短路測試等。

便攜性： 現場測試需求。

變壓器繞組匝數比測試儀是電力系統中不可或缺的工具，通過它我們可以準確了解變壓器的運行狀態，及時發現并處理潛在的故障。
